АСКУЭ ОАО "СЗМН"
ОАО "Северо-западные магистральные нефтепроводы", г.Казань, является подразделением АК "Транснефть" и осуществляет транспорт нефти в Северо-западном регионе России (на территории Татарии, Удмуртии, Чувашии, Свердловской, Пермской, Кировской, Самарской областей). Для успешного выполнения задач объединению необходимо не только учитывать расход электроэнергии, но и планировать с учетом статистического анализа по прошедшим периодам затраты на электроэнергию, иметь возможность анализа режимов работы нефтеперекачивающих агрегатов и причин выхода их из строя. Внедрение автоматизированной системы контроля и учета электроэнергии (АСКУЭ) на базе измерительно-вычислительного комплекса "Альфа ЦЕНТР" ООО "Эльстер Метроника", г.Москва, позволяет достичь поставленные цели.
В 2001г. специалисты предприятия ЭНЕРГОУЧЕТ участвовали в проектировании, осуществили монтаж и пусконаладку АСКУЭ "Альфа ЦЕНТР" на 18 площадках ОАО СЗМН (25 объектов). Установленные системы позволяют осуществлять автоматизированный коммерческий и технический учёт электроэнергии, автоматизированный технический контроль параметров качества электроэнергии, повысить точности учёта электроэнергии, снижать затраты на электроэнергию и ремонт оборудования на нефтеперекачивающих станциях объединения.
Общие сведения и краткая характеристика объектов АСКУЭ
Электроснабжение ОАО "СЗМН", в состав которого входят пять районных нефтепроводных управлений (РНУ), осуществляется от 7 энергосистем, в том числе:
- Пермское РНУ от Свердловэнерго (НПС Платина, Арбатская);
- Альметьевское РНУ от Татэнерго (НПС Альметьевск, Михайловка, Белая, Азнакаево, Карабаш, Н.Челны);
- Ромашкинское РНУ от Татэнерго (НПС Калейкино), от Самараэнерго (НПС Елизаветинка, Байтуган);
- Казанское РНУ от Татэнерго (НПС Ковали), от Кировэнерго (НПС Лазарево), от Чувашэнерго (НПС Тиньговатово);
- Удмуртское РНУ от Удмуртэнерго (НПС М.Пурга, Киенгоп, Дебесы), от Пермэнерго (НПС Б.Соснова).
Всего в состав объектов автоматизации учета электроэнергии входят 18 нефтеперекачивающих станций (НПС), на каждой из которых установлены устройства сбора и передачи данных (УСПД), которые собирает и обрабатывает информацию со счетчиков.
Автоматизированная система контроля и учета электроэнергии построена на системном решении "Альфа ЦЕНТР", которое базируется на применении программных и технических средств, выпускаемых Российским предприятием ООО "Эльстер Метроника", и является развитием системы "Альфа СМАРТ". В состав АСКУЭ входят счетчики электроэнергии серии "АЛЬФА" (Евро АЛЬФА, АЛЬФА А2), автоматизированное рабочее место (АРМ) оператора НПС, выполняющее одновременно функции устройства сбора и подготовки данных (УСПД), программное обеспечение "Альфа ЦЕНТР" (Personal Edition).
Назначение и задачи системы
АСКУЭ предназначена для автоматизированного контроля, коммерческого и технического учёта электроэнергии и мощности, технического контроля качества электроэнергии, в частности:
- Сбора, обработки параметров потребления электроэнергии, качества электроэнергии, поступающих от электрических счётчиков коммерческого и технического учёта электроэнергии, установленных на нефтеперекачивающих станциях;
- Расчёта балансов мощности и энергии;
- Расчета коммерческих показателей по потреблению электроэнергии;
- Ведения технического учета расхода электроэнергии, соответствующего конкретным объектам:
- Расход электроэнергии на транспорт нефти
- Основной технологический процесс (электропотребление магистральными и под-порными электродвигателями, в т.ч. по направлениям перекачки);
- Вспомогательные технологические процессы по перекачке нефти и производственно- хозяйственные нужды (КИП и А, маслохозяйство, вентиляция насосных, водо- и канализационные насосные, наружное и внутреннее освещение, автохозяйство, мастерские, административные здания и служебные помещения, склады, охрана и т.д.);
- Электропотребление объектов линейной части;
- Электропотребление на выработку тепла;
- Узлы связи.
- Непрофильное производственное потребление.
- Коммунально- бытовое потребление.
- Отпуск на сторону (субабоненты).
- Измерение энергии по заданным тарифам на заданном интервале времени.
- Измерение средних мощностей на 30 минутном интервале усреднения.
- Измерение параметров качества электроэнергии с 5 минутным интервалом.
- Поиск максимальных мощностей за сутки и по тарифным зонам.
- Накопление, хранение и отображение информации в базах данных на АРМ НПС ОАО "СЗМН".
- Защита измерительной информации и метрологических характеристик системы от несанкционированного доступа и изменения.
С целью повышения точности учета и обновления технической базы во всех точках расчетного (коммерческого) учета и точках технического контроля показателей качества электроэнергии установлены электронные счетчики "АЛЬФА А2" электрической энергии класса точности 0,5S для учета активной и реактивной энергии, технического контроля показателей качества электроэнергии. В точках технического учета энергопотребления устанавливаются электронные счетчики "ЕвроАЛЬФА" активной энергии класса точности 1,0 и 0,5S, счетчики "ЕвроАЛЬФА" активной и реактивной энергии класса точности 0,5S.

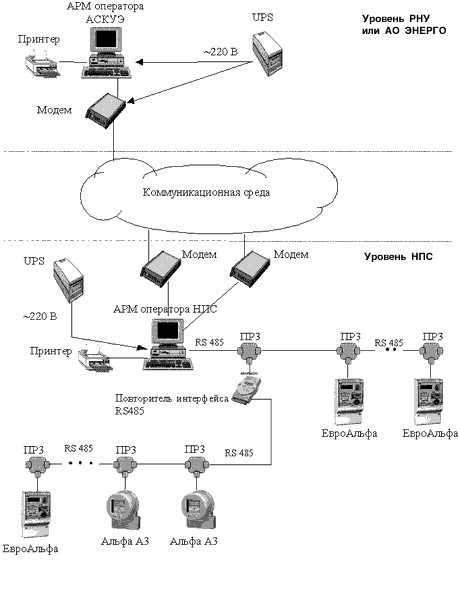

Обобщенная структура АСКУЭ приведена на рис 1.
АСКУЭ НПС включает:
- счётчики типа "АЛЬФА А2" класса 0,5S для расчетного (коммерческого) учета электроэнергии и технического контроля параметров электроэнергии и показателей качества электроэнергии в точках расчетного (коммерческого) учета;
- счётчики типа "Евро АЛЬФА" класса 0,5S для технического учета электроэнергии;
- счётчики типа "Евро АЛЬФА" класса 1 для технического учета электроэнергии;
- каналы сбора данных от счётчиков (при длинных линиях связи могут включать повторители интерфейса RS-485, при наличии внешних линий связи имеются клеммники в качестве точки соединения внешних линий связи с внутренними);
- УСПД (совмещен с АРМ оператора НПС), осуществляющее сбор данных со счетчиков электроэнергии;
- АРМ оператора НПС на базе промышленного персонального компьютера под операционной системой Windows 2000 для работы с базой данных (просмотр и анализ данных, печать отчетных форм и т.д.);
- каналы передачи информации по расчетному (коммерческому) учету электроэнергии и техническому контролю параметров электроэнергии и показателей качества электроэнергии в АРНУ;
- каналы передачи информации по расчетному (коммерческому) учету электроэнергии в энергоснабжающее предприятие АО ЭНЕРГО.
рис.1
Система является двух уровневой и функционирует следующим образом.
На нижнем уровне системы счетчики собирают данные об энергопотреблении, параметрах электроэнергии и показателях качества электроэнергии. Счётчики "Евро-Альфа" и "Альфа А2" являются первичными средствами учёта и соединяются с АРМ, выполняющим функции УСПД, по цифровому интерфейсу RS-485 через встроенную в АРМ плату интерфейса RS-485. Обмен данными осуществляется по 4-х проводной шинной магистрали.
Собираемые данные сохраняются в базе данных (БД) и доступны оператору АРМ НПС для просмотра и анализа данных, печати отчетных форм и т.д.
На верхнем уровне системы находятся АРМы оператора РНУ и оператора АО ЭНЕРГО. АРМ оператора АРНУ получает данные по расчетному (коммерческому) и техническому учету электроэнергии и техническому контролю параметров электроэнергии и показателей качества электроэнергии из БД УСПД и от счетчиков через модемный канал передачи информации, соединяющий АРМ оператора РНУ и АРМ оператора НПС. В систему была заложена возможность передачи данных на АРМ оператора АО ЭНЕРГО. После организации модемного канала передачи данных, соединяющего АРМ оператора АО ЭНЕРГО и АРМ оператора НПС, данные по расчетному (коммерческому) учету электроэнергии будут автоматически передаваться в АО ЭНЕРГО.

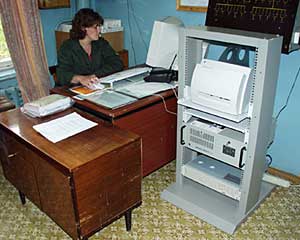

В настоящее время вся информация о работе объектов НПС поступает на автоматизированное рабочее место (АРМ) оператора НПС.
В результате внедрения АСКУЭ НПС в ОАО "СЗМН" были достигнуты следующие цели:
- обеспечен автоматизированный коммерческий учёт электроэнергии и мощности в соответствии с требованиями "Правил учета электрической энергии" Главэнергонадзор, 1997г.
- обеспечен автоматизированный технический учёт электроэнергии, мощности на присоединениях 10 кВ, 6 кВ и 0,4 кВ НПС.
- обеспечен автоматизированный технический контроль качества электроэнергии на присоединениях 10 кВ, 6 кВ и 0,4 кВ НПС.
- повышена достоверность и оперативность получения данных о потреблении электроэнергии и мощности, качества электроэнергии;
- получена информации о качестве электроэнергии для оптимизации работы оборудования НПС;
- повышена точности учёта электроэнергии,
- создана информационная основа для снижения затрат на электроэнергию и ремонт оборудования НПС.
